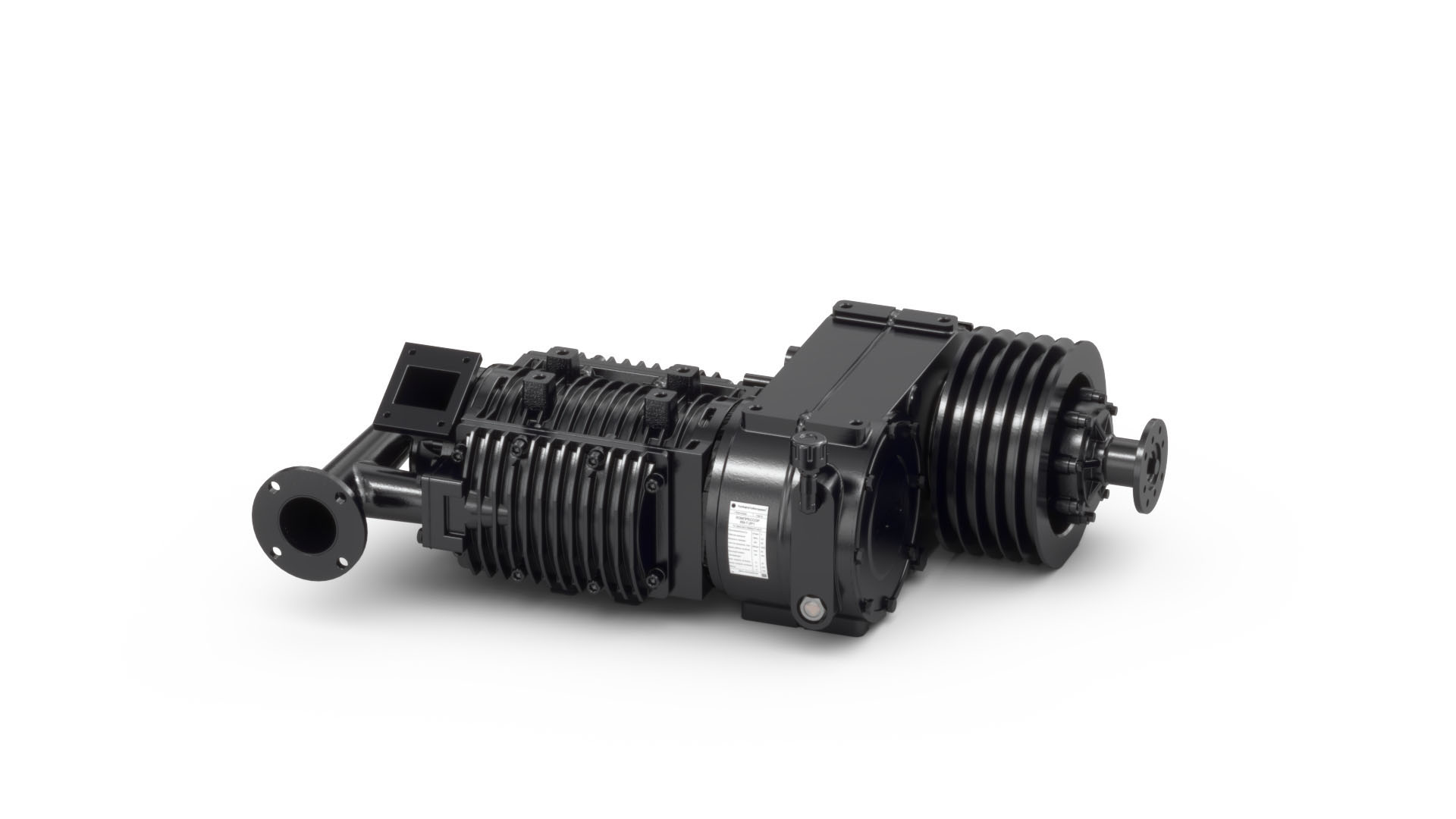

КМ-7-2Р1 - надежный маятниковый безмасляный компрессор
Для применения на АЦВ-17Р1 компания РосНефтеГазИнструмент разработала собственную модель маятникового компрессора. КМ-7-2Р1 создан для пневматической выгрузки и вакуумной загрузки любых сыпучих материалов.
- Сухая зона компрессии исключает возможность загрязнения материала попаданием масла.
- Регулируя обороты (к примеру, через пульт управления АЦВ-17Р1), можно управлять скоростью загрузки или выгрузки.
Устройство компрессора
| Устройство КМ-7-2Р1 | |||
| 1 | Рабочий цилиндр | 8 | Маслонасос |
| 2 | Корпуса | 9 | Коробка выпускных клапанов |
| 3 | Кривошипно-шатунный механизм | 10 | Выпускной коллектор |
| 4 | Передняя крышка | 11 | Окно индикации уровня масла |
| 5 | Приводное колесо | 12 | Маслозаливная горловина с крышкой |
| 6 | Защита от перегрузки | 13 | Задняя крышка с фланцем для присоединения фильтра |
| 7 | Боковая крышка | 14 | Пробка для слива масла |
| Характеристики КМ-7-2Р1 | |
| Производительность | 7000 л/мин |
| Тип компрессора | Маятниковый |
| Давление/вакуум | 0,25/-0,07 МПа |
| Скорость вращения | 1100-1150 об/мин |
| Номинальная мощность | 22 кВт |
| Снаряженная масса | 245 кг |
| Габариты | 800х1350х860 |
| Работа в режиме вакуум насоса | Да |
